以下文章來源于SSDFans ，作者SSDFans

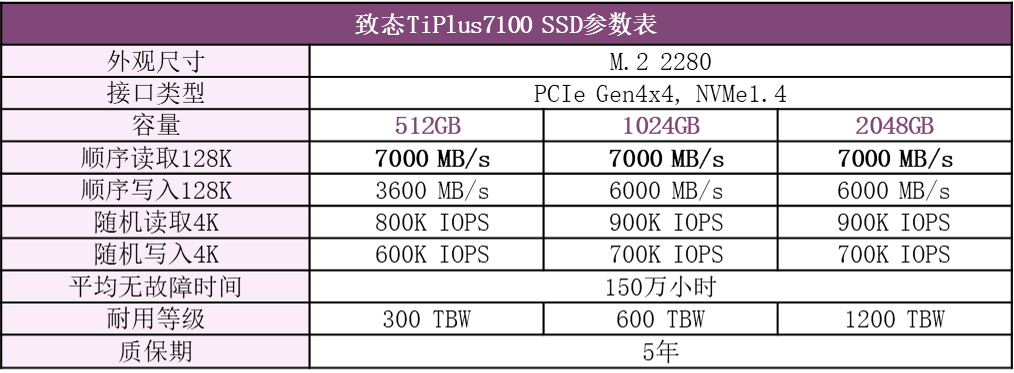

近期長江存儲發布了旗下全新ZHITAI TiPlus7100 SSD，TiPlus7100為標準M.2形態，支持PCIe Gen4 （通道數為4）與NVMe1.4協議，包括512G，1T，2T三個容量版本，得益于PCIe 4.0的加持，順序讀性能達到7GB/s。

產品正面

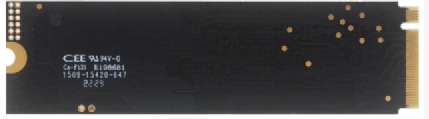

產品背面

亮點1：Xtacking晶棧3.0

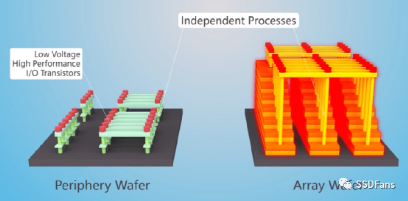

NAND Flash主要由periphery (外圍電路，負責讀寫擦除功能) 和array gates (存儲單元，用于存儲數據)組成。傳統廠商通常是把外圍電路和存儲單元放在同一個wafer上，但是這兩個部分有不同的要求，將他們放在一起費時費力。Xtacking技術是把這兩個部分放在不同的wafer上，然后在芯片封裝階段將他們合二為一，這樣可以有效縮短研發周期，快速推進制程演進。

目前Xtacking已經演進到3.0版本，在持續提高存儲密度的同時，提供2400MT/s 的IO速度。存儲密度的提高，可以使用更少的Flash 芯片提供更大的存儲容量，顯著降低整體成本，同時結合后文的Dramless架構（去掉DDR），減少PCB上的元器件，使得單面布局成為可能，外觀更美觀，使用更加方便。

亮點2：Saturation

TiPlus7100首次提出了SATURATION(Saturate The Bus)的概念，通過極致的調優，充分挖掘SSD前端（PCIe）后端（NAND）的硬件潛力，并使其完美匹配，從而挖掘出硬件組合的最佳性能。

具體來說，PCIe Gen4x4的理論性能為8GB/s, TPlus7100采用長江存儲原廠顆粒，得益于前文提到的2400MT/s的IO速度，4通道即可實現9.6GB/S的理論傳輸速度，與前端8GB/s的速度相匹配。因?yàn)镻CIe鏈路本身的損耗（TLP Overhead，Ack/Nak，F(xiàn)low Control，128/130bit轉換等），實際有效數據負載為90%左右，也就是7.2GB/S左右。

亮點3：HMB + Dramless架構

傳統的SSD主控架構需要DDR用于存放FTL映射表信息，所需DDR的大小與SSD盤容量有關，通常1TB的SSD需要1GB的DDR。

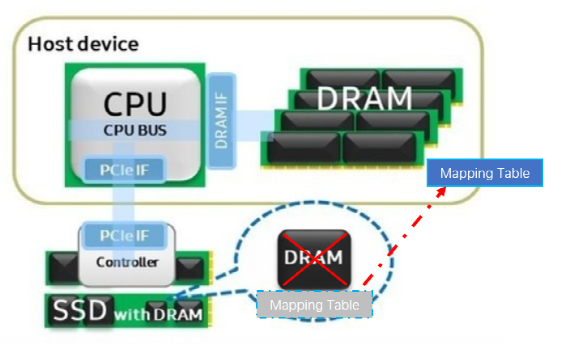

HMB（Host Memory Buffer，主機內存緩沖器） 顧名思義，即為提供一套機制，讓主機端(Host)可以將DDR資源通過NVMe協議提供給SSD來實現FTL映射表存取。這樣，SSD中可以取消DDR，從而降低成本。

TiPlus7100評測

一． 測試配置信息

CPU：i7-12700k

主板：ASUS PRIME Z690-P

內存:16GB

SSD：ZHITAI TiPIus7100 1TB

測試設備：eBird SSD 測試平臺（鸞起科技）

二． NVMe協議測試

這塊主要針對SSD對NVMe SSD各種命令和使用場景的支持情況，以及對于容錯能力進行測試，是對產品軟硬能力的綜合檢驗。我們?cè)趀bird平臺自帶的NVMe協議測試用例中選取了適用于消費級SSD的252個測試用例，通過率超過97%，優于大多數同類產品。測試結果如下：

三． 性能測試

開箱性能測試，CDM順序讀取速度為7.1GB/s，甚至超過了官方標稱的速度，直逼理論最大速度。Tiplus7100作為一款Dramless的SSD，順序讀性能完全比肩帶DDR方案的產品，甚是驚喜。

四． 讀寫壓力測試

雖然前面TiPlus7100性能已經給我們帶來了驚喜，但是其在壓力下的讀寫的穩定表現怎樣？其在生命后期的還能不能保持穩定可靠的品質？為了驗證這些疑問，我們安排了讀寫壓力測試，這些測試壓力遠超一般用戶實際使用中所能遇到的壓力。在日常使用過程中，Host對SSD的訪問多為隨機讀寫。為了模擬這種情況，我們先按照J(rèn)EDEC性能測試規范進行了2次全盤寫入操作，然后分別進行了30分鐘的4K隨機讀寫壓力測試并統計IOPS，結果如下：

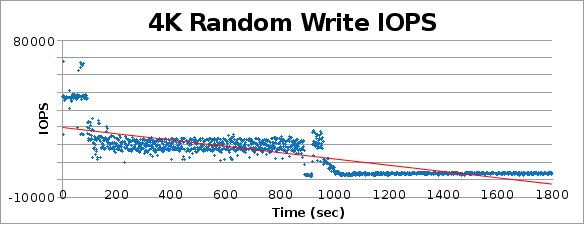

隨機寫壓力測試IOPS 變化趨勢

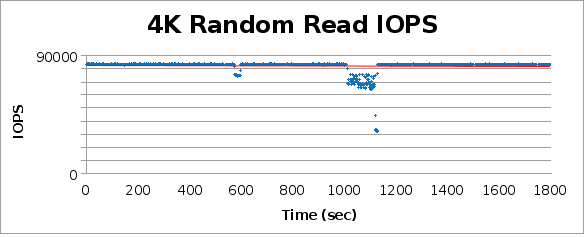

隨機讀壓力測試IOPS 變化趨勢

在真實使用場景中，一般不會有如此大強度，可以看到TiPlus7100的隨機讀寫性能穩定，抖動較小。

五． 數據一致性測試

功能和性能是一款SSD的上限，可以說是一串?dāng)?shù)字后面的0，歸根結底SSD要用于存儲數據的，數據的一致性就是最前面那個1，沒有這個1，后面再多的0也沒用。為此，我們使用不同數據pattern對TiPlus7100進行了一天一夜的持續數據一致性測試。在多種數據pattern 的大壓力下，TiPlus7100表現穩定，沒有出現丟失數據的情況，數據可靠性這塊做的非常扎實。

六． PowerShark整機掉電測試

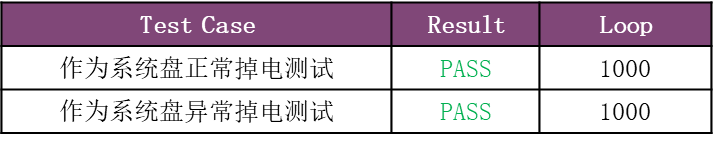

實際使用中，不少用戶會將M.2作為系統盤使用。對電腦系統的開機關機時是非常高頻的日常操作，如果SSD對掉電上電處理不好的話，將會給用戶帶來非常大的困擾和麻煩。為此，我們將TiPlus7100作為系統盤，裝上Windows 11系統，對TiPlus7100進行了1000次的整機正常掉電，1000次的異常掉電測試，系統均能正常進入系統，順利通過。在整個質保周期內，TiPlus7100讓你輕松無憂的面對各種掉電情況。

總結：

TiPlus7100作為ZHITAI品牌在消費級SSD領域的最新力作，既在讀寫方面展現出了極致的性能（SATURATION(Saturate The Bus)），同時也經受住了大壓力讀寫的摧殘以及上千次的各種掉電測試的考驗。TiPlus7100通過軟硬件的完美協同，充分發揮硬件潛力，兼顧功能，性能，穩定性的同時實現了極佳的性價比。
